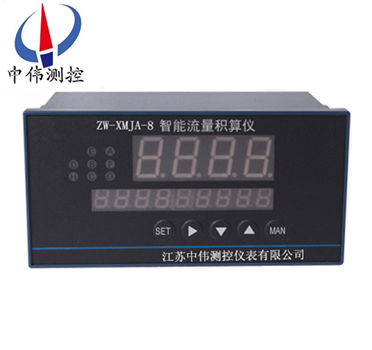

智能流量積算儀

•

智能流量積算儀與各種流量傳感器或變送器、溫度傳感器或變送器和壓力變送器配合使用，可對各種液體、蒸汽、天然氣、一般氣體等流量參數進行測量顯示、累積計算、報警控制、變送輸出、數據采集及通訊。

一、產品概述：

ZW-XMJA系列智能流量積算儀采用了自行研制開發、委托集成電路制造商定制生產孤專業集成電路，而構成的一臺以微處理為核心的智能儀器，它匯集了目前自動控制系統中各類流量計算儀表的大部分功能，同時輔以博采眾長、精心編制、反復調試的軟件系統使本儀表******以下特色：

1.儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號任意切換。采用了優化設計，工藝顯著改善，沒有飛線、沒有調整電位器，所有的校準和功能設定可全部通過鍵盤由軟件完成。

2.可設定四個報警輸出，報警方法可達十種以上，并對報警參數進行監控。

3.兩個顯示窗，四位顯示窗顯示瞬時流量值，六位顯示積算值，實際有效積算位為七位，也可九位顯示積算儀。（可通過設置轉換系數后查看）P型還具有外清零和內清零雙重清零功能。

4.任何復雜的控制、調節、報警、輸出等功能，均可由儀表工進行簡單的操作，設定后加以密碼保護，使其變成一個傻瓜式儀表，現場操作工將不能修改被鎖定的參數。甚至還可以做到不讓操作工查看。由用戶自己設定的四個類別近百種級別的抗干擾模式，可適應各種環境干擾源。

5.可選加兩路D/A輸出口，可以對過程量進行光電隔離輸出，以確保被控系統的安全可靠?？墒枪?V或24V兩個恒壓源輸出，可滿足大多數輔助功能的需求。

6.本儀表還可選加兩路時間定時器，可對報警的時間、輸出的時間等參數進行定時控制，以至可做成一個簡單的批量控制器。

因此本儀表與普通式控制流量?jī)x表相比，各項功能水平有一個相當大的提高與突破，其可靠性、穩定性參價格比，更適合于國情，對替代進口具有重要意義。

二、工作原理：

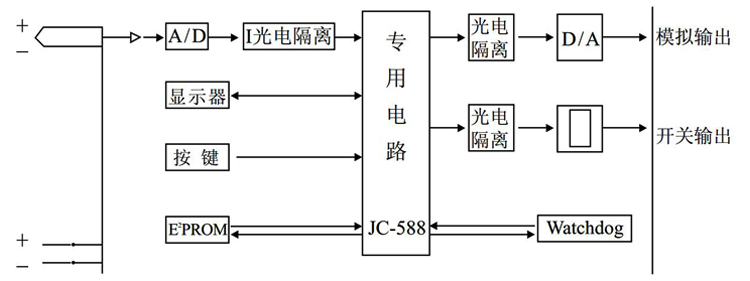

ZW-XMJA系列智能流量積算儀是由測量回路，數字面板表、調節器和電源四個部分組成。穩壓電源將220V市電轉換成穩定的直流電壓作為其它部分電源。測量回路將流量變送器送來的信號(電壓、電流等)經處理后，變?yōu)殡妷盒盘?hào)。該信號經過A/D轉換后輸送到JC-588專用中央處理器進行處理后，不僅要送到數字面板表，而且也要送到調節器，與設定值比較后按調節器，與設定值比較后按調節規律輸出控制或報警信號。工作原理框圖：

三、應用場合：

ZW-XMJA系列智能流量積算儀用于中小型工藝裝置的溫度、壓力及其他參數的單回路控制?？蓱?yīng)用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。

四、主要特點：

1、全范圍自動溫度、壓力補償運算，補償方式任意設定；

2、線性積算、開方積算任意設定；

3、瞬時流量、累積流量、溫度、壓力多種參數顯示；

4、小信號切除功能，切除范圍0-5%可選；

5、的累積流量值可通過面板按鍵清零，清零操作可鎖；

6、掉電保護功能，累積流量值掉電保持時間大于5年，所有設定值掉電后長久保持；

7、xj****的模塊化結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便。

五、技術參數:

1.測量精度：±0.5%FS+1字

2.調節控制精度：位式：±0.5%FS

3.報警功能：上限、廿限、上下限、下回差、雙回差、OK方式、******值方式等

4.變送輸出精度：±0.5%FS 負載能力：0-600Ω

5.輸入阻抗：0-10mA：500Ω、4-20mA：250Ω、DC.V：≥200KΩ 脈沖幅值：≥2.5V，頻率范圍 0.01-10000Hz

6.繼電器接點容量：AC220V 2A

7.供電電源：AC220V≤6W AC110V DC24V

8.工作環境要求：溫度：0-50℃、相對濕度：＜85%，無腐蝕性氣體，允許低震動場合

六、儀表安裝：

1.儀表安裝前應檢查儀表型號、分度號、測量范圍與傳感器是否一致。

2.儀表分別為橫式和豎式兩類，橫式矩型、橫式方形以及豎式矩形和豎式方式形等幾種。

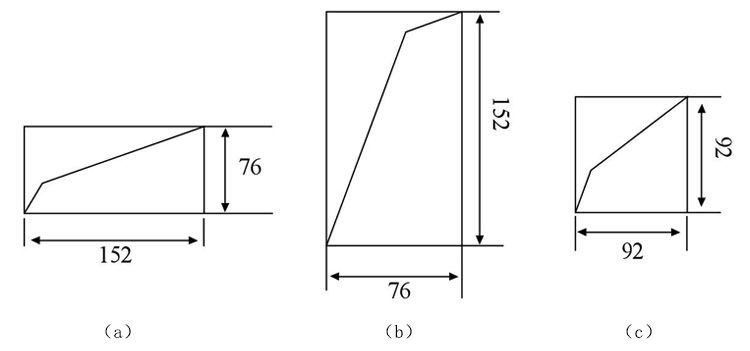

3.開孔尺寸：

a.橫式152×76mm（見圖a）

b.豎式76×152mm（見圖b）

c.方形92×92（見圖c）

七、選型表：
