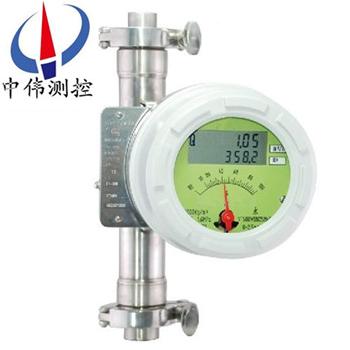

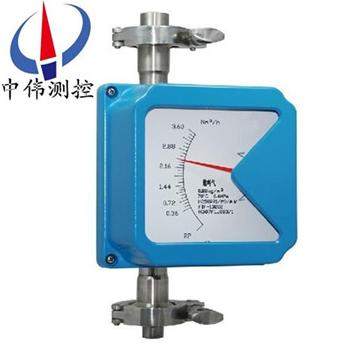

卡箍式金屬管浮子流量計

•
•

卡箍式金屬管浮子流量計有就地顯示型和智能遠傳型，帶有指針顯示瞬間 / 累積流量液晶顯示，上、下限 報警輸出，累積脈沖輸出，批次控制，標準的二線制 4-20mA 電流輸出等多種形式，為用戶使用提供了非常

一、產品概述：
ZW-LZ50M系列卡箍式金屬管浮子流量計亦稱衛生型金屬管浮子流量計，是采用變面積式測量原理，可對多種流體進行流量測量和控制。該系列流量計主要由連接型快裝卡盤、測量管體、錐形浮子及指示器等部分組成，由于配以不同的指示器，可實現現場指針指示、（4～20）mA 模擬信號輸出、LCD顯示瞬時和累積流量、上下限報警、HART協議通訊、電池供電和隔爆等功能。
二、結構和工作原理:
1、結構：
主要由三大部分組成：
a、指示器（智能型指示器，就地指示器）；
b、浮子；
c、錐形測量室。
2、工作原理：
ZW-LZ50M系列卡箍式金屬管浮子流量計的被測介質自下而上經錐形測量管時浮子的上下端產生差壓形成上升的力，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升，環隙面積就隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。
a、對于就地型，由就地指示器中的旋轉磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時的流量大小。
b、對于智能型，由智能型指示器中的一個固態磁傳感器將磁場的變化轉化成電信號，經A/D變換、微處理器，D/A輸出，LCD液晶顯示，來顯示出流量的大小及累積流量。
三、應用場合：

ZW-LZ50M系列卡箍式金屬管浮子流量計適用于小流量、低雷 諾數的介質流量測量，廣泛應用于食品、化工、石油、冶金、電力、環保、醫藥和輕工等部門對液體的流量測量與自動控制。
四、產品結構：
1、采用全金屬結構，有普通型、阻尼型、高溫型、高壓型。
2、根據客戶管道情況，測量管結構可分為：下進上出、下進上橫出、下橫進上橫出、右進左出、左進右出。
3、本系列金屬管浮子流量主要由兩大部分組成:測量管和指示器。測量管包括錐管或孔板、導向器、止動器、浮子等部件，指示器包括磁隨動系統、指針、刻度盤、線路等組件。
五、主要特點：
1、適用于小口徑和低流速介質流量測量；
2、工作可靠，維護量小，壽命長；
3、對于直管段要求不高，較寬的流量比 10:1
4、雙行大液晶顯示，可選現場瞬時 / 累計流量顯示，可帶背光；
5、單軸靈敏指示；
6、全金屬結構，適于高溫、高壓和強腐蝕性介質；
7、可用于易燃、易爆危險場合。
六、技術參數：
1、測量范圍：水（20℃）60~55000L/h 參見流量表；
2、量程比：標準型1：10；
3、精  度： 1.5級；
4、壓力等級： DN25~DN100  PN0.6；
5、安裝形式：垂直安裝 介質底進上出；
6、壓力損失：7kPa-70kPa；
7、介質溫度：標準型：-80℃~+200℃；
8、介質粘度： DN25: ＜250mPa.s；
              DN50~DN100: ＜300mPa.s；
9、環境溫度：液晶型-30℃~+55℃；
10、指針型：-40℃~+120℃；
11、連接形式：快裝式卡盤；
12、電纜接口：M20×1.5；
13、供電電源：標準型24VDC二線制4~20mA（10.8VDC~36VDC ）；
14、交流型：85~265VAC 50HZ；
15、電池型：3.6V@4AH鎳氫電池；
16、報警輸出：上限或下限瞬時流量報警；
17、標準型：集電極開路輸出（大100mA@30VDC內部阻抗100 歐）；
18、特殊型：繼電器輸出（觸點容量大5A@250VAC）；
19、脈沖輸出：累積脈沖輸出，小間隔50毫秒；
20、液晶顯示：瞬時流量顯示數值范圍：0~50000；
21、累計流量顯示數值范圍：0~99999999；
22、防護等級：IP65；
23、防爆標志：本安型iaⅡCT6 隔爆型dⅡBT4。
七、轉換指示器：
轉換器實際上是將錐管內浮子的高度轉換成所對應的體積流量的刻度。從輸出信號來分：有就地顯示型和遠傳信號輸出型：
1、就地顯示型：由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時電動指針通過刻度盤指示出此時流量
2、智能遠傳型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動傳感磁鋼及指針，通過一個磁傳感器將磁場變化轉化成電信號，經A/D轉換，數字濾波，微處理器處理，D/A輸出，LCD液晶顯示，來顯示出瞬時流量及累積流量大小。
八、流量計類型：
1、金屬管流量計根據流體入口和出口的方向?qū)a(chǎn)品分成5種類型：垂直型、水平型（又分水平T型、水平彈簧型）、底進側出型、側進側出型、側進上出型，而每種類型又有標準型、高溫型、夾套型等。
2、水平安裝型流量計當口徑小于DN50（含）時，選用T型結構的，當大于DN50時，選用彈簧結構的。
3、流量計連接規格：標準型采用GB/T9119-2000法蘭標準，法蘭標準可根據顧客需求制作；還可選用螺紋連接方式、卡箍連接方式。
磁過濾器：
如果介質中含有鐵磁性顆粒，應在流量計入口前安裝磁過濾器。

九、故障排除方法：
1、檢查SU中報警值設定大小。
2、檢查偏差設定d值不能太大。
3、FUN功能中，邏輯功能是否正確。HA-A表示上限正邏輯。LA-A表示下限正邏
4、線路板故障，更換線路板。
5、若液晶條碼指示正確，輸出無動作，可檢查外部電源及外部電源的負極是否與儀表供電的負極相連。
如果金屬管浮子流量計在使用中出現抖動，可以根據抖動的幅度來判定是哪種幅度的抖動。抖動分為輕微抖動、中度抖動和劇烈抖動。
1、輕微抖動：一般由于介質波動引起?？刹捎迷黾幼枘岬姆绞絹砜朔?nbsp;
2、中度抖動：一般由于介質流動狀態造成。對于氣體一般由于介質操作壓力不穩造成?？刹捎梅€(wěn)壓或穩流裝置來克服或加大儀表氣阻尼。
3、劇烈抖動：主要由于介質脈動，氣壓不穩或用戶給出的氣體操作狀態的壓力、溫度、流量與儀表實際的狀態不符，有較大差異造成儀表過量程。
金屬管浮子流量計只要使用的方法正確，平時多注意保養，就能夠確保它的正常使用。

十、產品維護：
1、在長期的使用過程當中，管道內不可避免會有鐵磁性雜質吸附在浮子上，這樣會將浮子卡死或影響測量精度，要時常對傳感器內浮子進行清洗；如果安裝磁過濾器，也要進行定期清洗。
2、儀表指示器內裝有電子元件，儀表接線或拆卸殼體后，要將螺釘旋緊，須***保證殼體的密封性，防止雜質、水或其它物質進入，同時還要保證儀表殼體的可靠接地。
3、儀表安裝后，在*次使用時，要注意：
開啟閥門時為避免形成壓力沖擊使浮子猛力撞擊限位裝置，造成儀表的損壞，一定要緩慢地打開閥門！
測量氣體的儀表都裝有氣阻尼器，以zui大程度的減小浮子的震蕩；為確保浮子的穩定性，可以在儀表的出口安裝一節流閥。
4、對于遠傳型儀表，首先要保證儀表的接線正確后，方可通電；對于危險場合，須***選擇防爆型，并按防爆要求進行安裝使用。

十一、安裝注意事項：
1、在安裝流量計之前,先將管道內的贓物，焊按雜質等噴吹干凈，如果液體中含有固體雜質，應在閥門與直管段之間安裝相應的過濾器。
2、屏蔽和接地:為了保證系統的理想電磁兼容性能，屏蔽和接地是非常重要,尤其是總線電纜，要使電纜盡可能連續地屏蔽。
3、對于安全區，電纜要按照常規要求盡可能接地。
4、在危險場所，要確保在整個總線范圍內安全場所與危險所有足夠的等電位匹配,這種情況下，多重接地是很******的。

十二、流量參數表：

十三、選型編碼：

十四、設計選用及訂貨須事項 ：

1、根據測量流體是氣體或液體,正確選用ZW-LZ系列金屬管流量計。

2、被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。

3、訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。根據用戶提出的密度等進行刻度修正，制作特殊的流量標尺。

4、根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。如有特殊要求的流量計，請來公司或來電與銷售部聯系。
