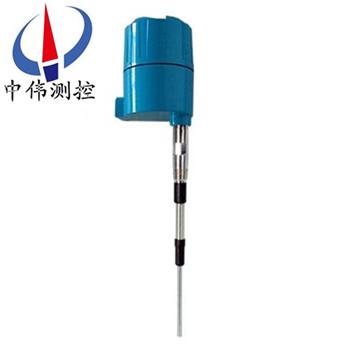

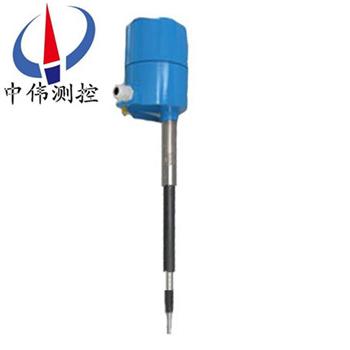

防爆型射頻導納物位開關

•
•

防爆型射頻導納物位開關是電容式物位開關的換代產品，解決了物料粘附問題，相對于其它******產品具有更高的系統穩定性。即使在極端惡劣的現場條件下，也能可靠工作，而不受掛料、溫度、壓力、材料密度、濕度、甚至物料

一、儀表概述：

ZW-L2000C系列防爆型射頻導納物位開關是一種從電容式發展起來的、防掛料、更可靠、更準確、適用性更廣的新型物位控制技術，是電容式物位技術的升級。所謂射頻導納，導納的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分、感性成分綜合而成，而射頻即高頻無線電波譜，所以射頻導納可以理解為用高頻無線電波測量導納。儀表工作時，儀表的傳感器與罐壁及被測介質形成導納值，物位變化時，導納值相應變化，電路單元將測量導納值轉換成物位信號輸出，實現物位測量。

二、工作原理：

ZW-L2000C系列防爆型射頻導納物位開關由傳感器單元和電子單元組成。傳感器單元主要包括三部分：測量探極、屏蔽極及接地端，物料的高度反映為探極與容器壁間導納的變化，當物料到達開關工作時，電子單元作出反應，驅動繼電器的動作，輸出開關信號。屏蔽極可防止由于電極上有掛料而產生誤動作信號，僅當物料真正達到設置點時，才輸出繼電器通斷信號。

三、應用對象：

ZW-L2000C系列防爆型射頻導納物位開關應用廣泛，幾種典型場合如下：化學藥品 塑料 薄膜；飼料/谷物 橡膠 藥品；液體 廢水 沙子；食品 泥漿 水泥；粉狀體 涂料/衣料 煤；顆粒狀固體 油 紙漿等。

三、應用介質：

1、電廠：煤堆、原煤倉、燃料倉、蓄水池、廢氣凈化罐、倉泵、灰?guī)臁⒂拖涞龋?/span>

2、油田：原油或成品油儲罐、三相分離器、沉降罐、污水罐及油水界面、鉆探泥漿罐等；

3、化工：原油蒸餾塔、原料和中間料倉、反應罐、氨水罐、固體料倉、分離器等；

4、冶金：礦石料倉、礦石粉碎機、原料倉、輔料倉、高爐、氧化鋁粉倉、電解池緩沖罐等；

5、水泥：石料倉、生料倉、水泥倉、煤粉倉、爐渣存儲倉等；

6、水處理：蓄水池、污水池、水處理罐、沉淀池、深井、飲用水網絡等；

7、造紙：原料倉、儲料塔、干燥鼓、化學物料存儲倉等；

8、其他：采石場、食品、制藥、環保、造船等行業等。

四、主要特點：

1、通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，zui高測量 溫度可達800℃，zui大壓力可達5Mpa，并可應用于腐蝕、沖擊等惡劣場合。

2、防 掛 料：******的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定期清潔，避免誤測量。

3、免 維 護：測量過程無可動部件，不存在機械部件損壞問題，無須維護。

4、抗 干 擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。

5、準確可靠：測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使用壽命長。

五、技術參數：

1、供電：220VAC±50VAC  50/60HZ（標準）；

110VAC±25VAC  50/60HZ（標準）；24VAC±5VAC   （可選）；

2、輸出：DPDT繼電器（雙刀雙擲）；

3、輸出容量：220VAC  5A；

4、環境溫度：-40℃～70℃；

5、介質溫度：-100℃～800℃；

6、分 辨 率：<0.5PF；

7、重 復 性：<1mm （導電介質）  ； <10mm（絕緣介質）；

8、響應時間：<0.5s；

9、延    時：1～50s；

10、高低位報警：現場可設置為HLFS（高位報警方式）或LLFS（低位報警方式）火花防護（對傳感器）：內置火花防護電路；

11、電氣接口：M20*1.5；

12、電   纜：分體式電子單元與傳感器之間的專用連接電纜標準5m，zui長50m；

13、過程連接：NPT螺紋安裝（標準）；法蘭安裝（可選）；

14、外殼防護：IP66；

15、防   爆：Exd[ia]iallct4。

六、安裝要求：

1、射頻導納物開關即可垂直安裝又可水平安裝。

2、安裝時，須***保證傳感器的中心探桿和屏蔽層與容器壁（或安裝管）互不接觸，絕緣良好，安裝螺紋與容器壁連接牢固，電器連接良好，而且探頭的屏蔽層要進入容器內部。

3、對于有攪拌的場合，探頭需支撐或地錨固定（固定端要與探頭絕緣），水平安裝的儀表進線口一定要向下，垂直安裝線防爆管一定要底于進線口的排水口，以防防爆管積水危及儀表電子單元。

4、按隔爆要求安裝的儀表，每一與防爆外殼相連的接線須***配有經認證過的密封填料函或防爆鋼管密封接頭。

5、認證過的密封填料函或防爆管密封接頭產品請咨詢本公司及代理商。儀表安裝區域要求有避雷裝置，以防雷擊。

6、24VDC電源紋波不得大于200mV。

7、電源地線要接在標準地或標準地儀表地，不可接在動力地上。

七、安裝注意事項：

1、安裝位置不能離入料口太近，否則，在入料時容易接收虛假回波。

3、對于圓柱形的原煤倉，應安裝在圓柱半徑的二分之一處，傳感器應對準出料口。

3、接線

物位開關根據型號不同所需的電壓等級也不相同，為了保證人身安全和儀器的完好，應在斷電的情況下接線。

接線方式分為兩線制和四線制,

因我們所采集的是4-20MA的電流信號，為防止現場電磁干擾，確保信號的準確性，應采用屏蔽電纜,屏蔽電纜一端接地。

八、選型編碼：

九、傳感器選型表：

注：1、PTFE為聚四氟乙烯；2、以上為標準長度，可根據用戶要求開關長度生產。

十、設計選用及訂貨須知：

1、液面控制裝置型號規格；

2、測量范圍；

3、工作壓力、溫度；

4、控制裝置材質；

5、特殊要求協商；

6、液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。

售后服務承諾：

1、我公司所售液位開關系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
